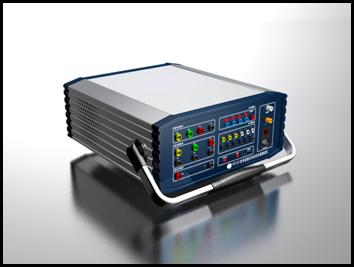

变电站综合自动化系统测试仪



  PST-031变电站综合自动化系统测试仪为国内首批变电站测试仪,综合测试功能和精度达到国内先进水平。

  PST-031变电站综合自动化系统测试仪是一款专门针对变电站、发电厂综自系统测试的仪器,可完成遥测测试(手动遥测、半自动遥测、自动遥测)、遥控测试、遥信测试(普通遥信与遥信风暴)、SOE分辨率测试(站内SOE分辨率测试与站间SOE分辨率测试)、系统性能测试(遥测响应时间测试与遥信响应时间测试)、同期测试、动态源输出以及提供直流源等功能,采用国际流行的高速数字信号处理器(DSP)、新型模块式高保真大功率功放及先进的虚拟仪器技术(LabVIEW),集高精度、多功能、易操作、小体积于一身,满足综自系统检验的需求,较早的服务于国内外综自系统测试领域。



技术指标
输入输出端口

1.模仪量输出:3相交流电压输出,3相交流电流输出,1路直流电压输出
2.开关量输出/输入:6通道开关量输出,4通道开关量输入

时间相关参数:

指标名称

参数

GPS相关时间输出精度

0.1ms

站内SOE遥信量输出精度

0.1ms

站内SOE遥信量输出范围

03000ms


交流相电压幅值、频率、相位的分辨率:

指标名称

量称

分辨率

允差

幅值

(0100)V

0.005V

±28.85mV

频率

(4555)Hz

0.001Hz

±0.002Hz

相位

(0359.95)°

0.05°

±0.1°


交流相电流幅值、频率、相位的分辨率:

指标名称

量称

分辨率

允差

幅值

(06.5)A

0.0005A

±2.5mA

频率

(4555)Hz

0.001Hz

±0.002Hz

相位

(0359.95)°

0.05°

±0.1°


交流相电压幅值、频率、相位的分辨率:

指标名称

量称

分辨率

允差

幅值

(0250)V

0.01V

±0.11V
