THMC系列变压器智能冷控箱

1、产品简介

　　THMC系列变压器智能冷控箱是基于提高冷却系统工作的可靠性以及以节能为目的，采用广泛应用于自动化控制领域的西门子PLC可编程控制模块来实现整个控制逻辑的。各冷却器组能自动按程序运行，达到按负荷电流、变压器油温、环境温度自动投入/切除冷却器，同时能按照用户要求设定冷却器的工作方式转换。

2、控制系统及控制方式

◇ 电源控制

　　基于可靠性和安全性，冷却器电源采用A、B两路电源供电，同时设有电源监视回路。

　　系统默认A路工作电源为正常工作电源，当A路工作电源消失时自动切换至B路工作电源，并发出电源故障信号。当B路工作电源消失时自动切换至A路工作电源，若此时A路工作电源没有恢复，PLC仍默认A路为工作电源。

　　当两路电源都出现故障时系统发出A、B电源故障、冷却器全停（瞬时）故障、冷却器故障（PLC由独立交流电源供电时）等信号，同时启动主变冷却器全停时间继电器（继电器独立设置，可根据运行部门的要求设定延时跳闸时间）。

　　工作电源还设有缺相保护。当A路电源发生缺相时，能自动切换至B路工作电源。当两路工作电源均缺相时，作全停考虑。冷却器控制装置全停延时跳闸时间继电器的控制电源应采用可靠的直流电源供电，提供独立的全停告警信号。

◇ 自动控制

　　在自动控制方式下，装置可设定多种工作方式，并能根据用户需求定期切换。

　　冷却器工作受变压器各侧开关位置或高压侧负荷电流控制，自动进入预设工作程序，开启相应冷却器，同时按照负荷及油温、环境温度自动投入其他冷却器，以达到节能目的。在自动运行方式下各组冷却器的工作方式开关不起作用。

　　当负荷或油温、环境温度达到预设值时，PLC能控制备用冷却器自动启动并自动保持半小时或一小时，以防止备用冷却器频繁启动。

　　当某组运行冷却器发生故障时，PLC能检测到其故障，并发出报警信号，同时开启相应的备用冷却器。

　　当运行中的PLC故障时，系统自动启动一定数量的冷却器组，并发出报警信号。?

◇ 手动控制

　　手动控制方式是给检修人员或运行人员进行检修及采取应急措施时设置的。每组冷却器可手动设置为工作或者停止状态，不受负荷电流、环境温度、变压器油温等因素影响。?

◇ 上位机控制

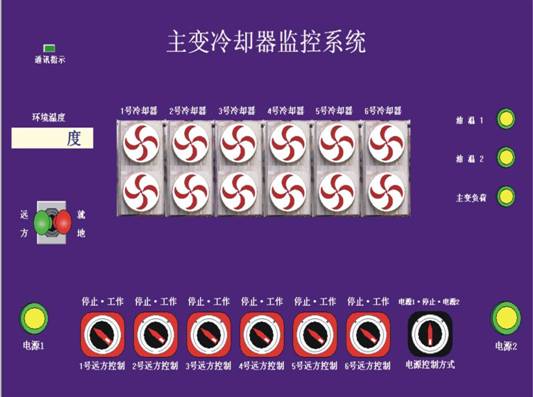

　　通过THMC冷控箱监控软件，可以监测冷却器组的运行情况，简单地点击鼠标就可以启动、停止、复位任一组冷却器。

3、箱体结构

　　整个箱体采用1.5mm的不锈钢喷户外塑制成，典型尺寸为170cm×70cm×50cm（高×宽×深），分上下两层箱体，均可前后开门。

　　顶部采用坡面三角形结构，可有效应用于室外工况。上层箱体内置双层安装板及一块开关指示灯面板。在前门相应位置安装玻璃，可方便观察开关、指示灯状况。

　　为保证箱体内部温度控制在一个安全的范畴内，装置安装一台双路温度控制器，当温度降到0℃时，将自启加热装置，温度达到5℃以上后，自动关闭加热装置；当温度到35℃时，将自启降温装置，温度降到30℃以下后，自动关闭降温装置。取风口开在上层机箱底部。

　　下层箱体主要用作电缆捆扎，底部两侧开U型孔，便于与底部槽钢固定连接。
